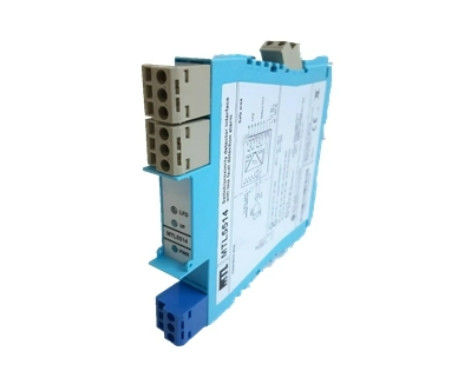

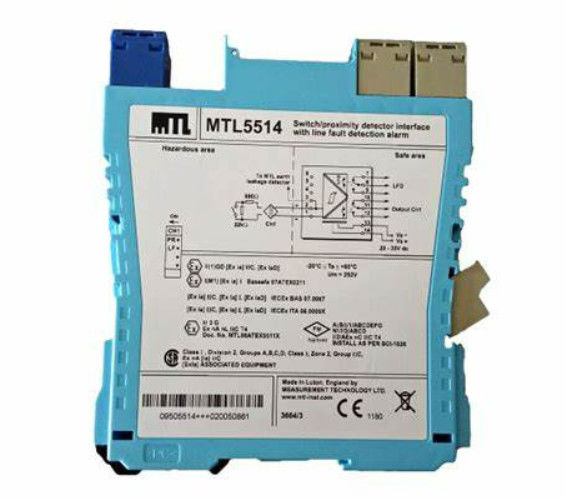

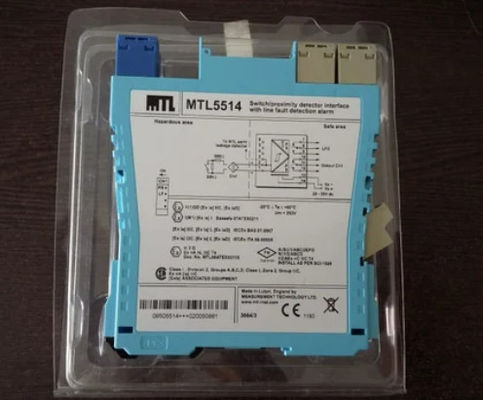

MTL5514 MTL Switch/Proximity Detector Interface เวลาตอบสนอง 10ms สูงสุด

MTL5514 MTL Switch/Proximity Detector อินเตอร์เฟซ

คําอธิบาย
MTLx514 ทําให้ภาระในบริเวณปลอดภัยสามารถควบคุมได้ ผ่านรีเล่ โดยเครื่องตรวจจับความใกล้ชิดหรือสวิทช์ที่ตั้งอยู่ในบริเวณอันตราย
ได้รับสัญญาณผ่านตัวต่อส่งแยก และแสดงอยู่บนด้านบนของโมดูล มีสวิทช์ให้เลือกการพลิกระยะ และให้การตรวจสอบความผิดพลาดสาย

จํานวนช่องทาง
หนึ่ง
สถานที่ของสวิตช์h
พื้นที่อันตรายโซน 0 IIC T6
ดิวิว1กลุ่ม A สถานที่อันตราย
ตําแหน่งของเครื่องตรวจจับความใกล้
พื้นที่อันตรายในโซน 0 IIC T4?? 6 หากได้รับการรับรองอย่างเหมาะสม
ดิวิว1กลุ่ม A สถานที่อันตราย
รายละเอียดพื้นที่อันตราย
อินทุ้นที่สอดคล้องกับมาตรฐาน BS EN6094756:2001 สําหรับ
เครื่องตรวจจับความใกล้ชิด (NAMUR)
โลเตจที่ใช้กับเซ็นเซอร์
7 ถึง 9V dc จาก 1kΩ ± 10%
คุณสมบัติการเข้า/การออก
ระยะปกติ
Outputs ปิดถ้า input > 2.1mA (< 2kΩ ในวงจร input)
การออกเปิดถ้า input < 1.2mA (> 10kΩ ในวงจร input)
อุปกรณ์ประกอบความสับสน: 200μA (650Ω)
การตรวจสอบความผิดพลาดสาย (LFD) (เมื่อเลือก)
สามารถเลือกโดยผู้ใช้งานผ่านสวิทช์ในด้านของหน่วย
แสดงโดย LED การสื่อสารความผิดพลาดของสายมีพลังงานและช่อง
เครื่องต่อส่งออกปิดพลังงาน หากพบความผิดพลาดในสายเข้า
ระเบิดวงจรเปิดเมื่อ Iin < 50μA
อุปกรณ์เตือนวงจรเปิดปิดถ้า Iin > 250μA
ระเบิดวงจรสั้นเมื่อ Rin < 100Ω
ระเบิดวงจรสั้นปิดถ้า Rin > 360Ω
หมายเหตุ: ต้องติดตั้งตัวต้านทานเมื่อใช้อุปกรณ์ LFD ด้วยทางเข้าติดต่อ
500Ω ถึง 1kΩ ในลําดับด้วยสวิตช์
20kΩ ถึง 25kΩ ร่วมกับสวิตช์
การออกของพื้นที่ปลอดภัย
MTL4514 & MTL5514
ช่องทาง: รีเล่ยขั้วเดียวที่มีสายต่อสลับ
LFD: รีเล่ยขั้วเดียวที่มีสายต่อสลับ
MTL4514B
ช่องทาง: รีเล่ยขั้วเดียว
LFD: รีเล่ยขั้วเดียว

ตัวชี้วัด LED
สีเขียว: การแสดงพลังงาน
สีเหลือง: สถานะของช่องทาง, เปิดเมื่อการออกกําลัง
สีแดง: การระบุ LFD เมื่อพบความผิดพลาดในสาย
การบริโภคกระแสไฟฟ้าสูงสุด
25mA ที่ 24V dc
การสูญเสียพลังงานภายในหน่วย
0.6W ที่ 24V
คําอธิบายความปลอดภัย
Uo=10.5V Io=14mA Po=37mW Um = 253V rms หรือ dc
