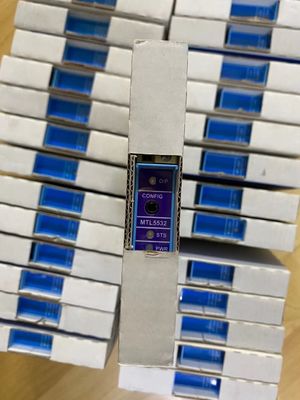

MTL5532 เครื่องแยกกระแทก MTL อุปกรณ์ 4/20mA การออกกําลังปัจจุบัน

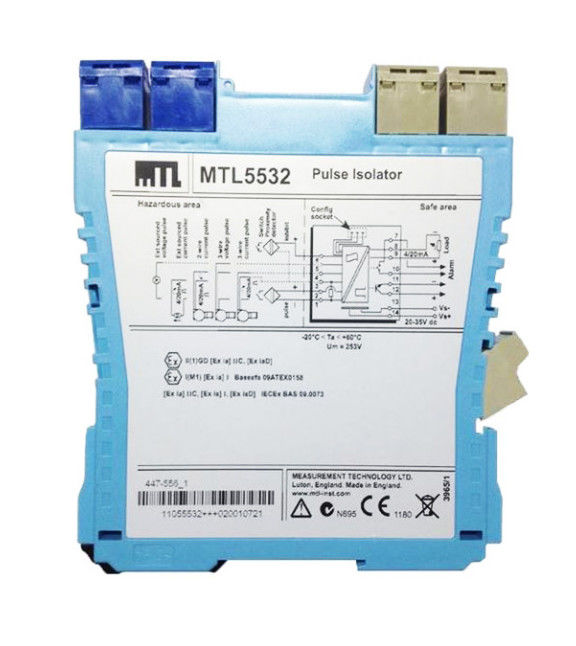

MTL5532 MTL อุปกรณ์แยกแรงกระแทก

MTLx532 ตัดแยกกระแทกจากสวิทช์ เครื่องตรวจจับความใกล้ชิด
เครื่องส่งกระแทกหรือ เครื่องส่งกระแทกแรงดัน ตั้งอยู่ในสถานที่อันตราย
เป็นที่เหมาะสมสําหรับการใช้งานที่เกี่ยวข้องกับอัตราการเต้นสูงและเร็ว
เวลาการตอบสนอง โดยการซ้ํากระแทกในพื้นที่ที่ปลอดภัย
การออกที่สัดส่วนกับความถี่ยังได้รับการให้บริการ, พร้อมกับ
การออกเสียง, ซึ่งสามารถตั้งค่าเพื่อทํางานเป็นสัญญาณเตือน.
โดยใช้คอมพิวเตอร์ส่วนตัว

รายละเอียด
ดูรายละเอียดทั่วไป

• จํานวนช่องทาง
หนึ่ง พลอยเต็ม
• ประเภทเซ็นเซอร์
เครื่องสวิทช์หรือเครื่องตรวจจับความใกล้ชิด (NAMUR/BS EN 6094756:2001)
.2 หรื อ 3 หรื อ 3 หรื อ 3 หน้ า สายสั ่ งสั ่ งสั ่ งสั ่ งสั ่ งสั ่ งสั ่ งสั ่ ง
• ตําแหน่งของสวิทช์
พื้นที่อันตรายโซน 0 IIC T6
ดิวิชั่น 1 กลุ่ม A สถานที่อันตราย
• ตําแหน่งของเครื่องตรวจจับความใกล้ชิดหรือเครื่องส่งสัญญาณ
โซน 0, IIC, T4T6 หากได้รับการรับรองอย่างเหมาะสม
ดิวิว1กลุ่ม A สถานที่อันตราย
• การนําเข้า
ทางเข้าสวิตช์:
Output ON หากสวิตช์ปิด
หน่วยตรวจสอบความใกล้ชิด:
ความกระตุ้น: 7.0 ถึง 9.0 วอลต์ dc จาก 1kΩ
อุปกรณ์ออก ON หากอุปกรณ์เข้า > 2.1mA* (< 2kΩ)
การออกออฟ หากการเข้า < 1.2mA* (> 10kΩ)
การสลับฮิสเตเรซิส: 0.2mA (650Ω) นามinali
*มาตรฐาน NAMUR และ BS EN 6094756:2001
ปัจจุบันการเข้าแรงผลักดัน:
พลังงานส่งสัญญาณ: 16.5V dc ที่ 20mA
กระแสวงจรสั้น: 24mA
การออกกําลัง: Iin > 9.0mA = ON, Iin < 7.0mA = OFF
ไฮสเตเรซิสการสลับ: 0.5mA
การเข้าแรงดัน
อุปทานการเข้า: > 10kΩ
ความดันจุดเปลี่ยน (Vsp): 3, 6 หรือ 12V
(ผู้ใช้สามารถเลือกโดยสวิทช์ในด้านของโมดูล)
ผลิต: Vin > Vsp = ON, Vin < Vsp = OFF
ไฮสเตเรซิสสลับ: 100mV + (0.1 x Vsp) แบบปกติ
• การออกแรงกระแทกในพื้นที่ปลอดภัย
ความช้าสูงสุด: 10μs
ความดันสูงสุดที่ปิด: 35V
กระแสการรั่วไหลสูงสุดนอกสถานะ: 10μA
ความต้านทานสูงสุดในอัตราการทํางาน: 25Ω
ปัจจุบันสูงสุดในสภาพอัตราการทํางาน: 50mA
Output OFF หากไฟฟ้าขาด
หมายเหตุ: สัญญาณ LFD เป็น Zener-diode ป้องกันภาระ inductive
• ปริมาณการออกของเขตปลอดภัย
ความช้าในการจับสัญญาณเข้า: 2 ระยะเวลาสัญญาณ (5 ms นาที)
ระยะสัญญาณ: 4 ถึง 20mA
ระยะต่ํา/สูงกว่า: 0 ถึง 22mA
ความต้านทานภาระ: 0 ถึง 450Ω @ 20mA
ความต้านทานการออก: > 1MΩ
คลื่น: < 50μA จากจุดสูงสุดสู่จุดสูงสุด
ความแม่นยํา: ดีกว่า 20μA ในอุณหภูมิ 20°C
ความร้อน: < 1μA/°C
Risetime (10% - 90%, หลังจากเปลี่ยนขั้นตอน): 60 ms
• การออกสัญญาณเตือน
เริ่มทํางานในระดับเตือน 0.5A @ 35Vdc มากที่สุด
• ความกว้างของแรงกระแทก
ความสูง: 10μs นาที
ต่ํา: 10μs นาที
• ระยะความถี่
0 50kHz - รูปแบบการออกแบบกระแทก
0 10KHz - สําหรับการออกแบบแบบแอนลาจ
• ตัวชี้วัด LED
สีเขียว: การแสดงพลังงาน
สีเหลือง: เปิดเมื่อวงจรออกกําลังเปิด
สีแดง: ส่องแสงเมื่อสายผิดปกติหรือผิดพลาด
• ความต้องการพลังงาน
65mA ที่ 24V dc
70mA ที่ 20V dc
55mA ที่ 35V dc
• การสูญเสียพลังงานภายในหน่วย
1.35Wสูงสุดที่ 24V
1.75Wสูงสุดที่ 35V
• คําอธิบายความปลอดภัย (Um = 253V rms หรือ dc)
สถานีบิน 2 ถึง 1 และ 6 ถึง 1
ยู_o= 10.5V I_o= 14mA P_o= 37mW
สถานี 4 ถึง 3 และ 1
ยู_o= 28V I_o= 93mA P_o= 651mW
สถานี 3 ถึง 1
อุปกรณ์ที่ไม่เก็บพลังงาน ≤1.5V, ≤0.1A และ ≤25mW
เชื่อมต่อโดยไม่ต้องรับรองเพิ่มเติมในวงจร IS ใด ๆ ด้วยความกระชับกําลังวงจรเปิด < 28V
สถานีบิน 5 ถึง 4 และ 1
V_{สูงสุด}≤ 28V, I_{สูงสุด}≤ 94mA, P_{สูงสุด}≤ 0.66W
• เครื่องปรับแต่ง
คอมพิวเตอร์ส่วนตัวที่ใช้โปรแกรม MTL PCS45 ด้วยอินเตอร์เฟซซีเรียล PCL45USB
