1794-AENTR ALLEN BRADLEY PLC Products เครื่องปรับสื่อสาร I/O แบบยืดหยุ่น

รายละเอียดสินค้า:
ผู้ผลิต: ALLEN BRADLEY
หมายเลขสินค้า : 1794-AENTR

ประเภทสินค้า:โมดูลปรับเอทีเอ็นที/ไอพีแบบ Flex I/O Dual Port

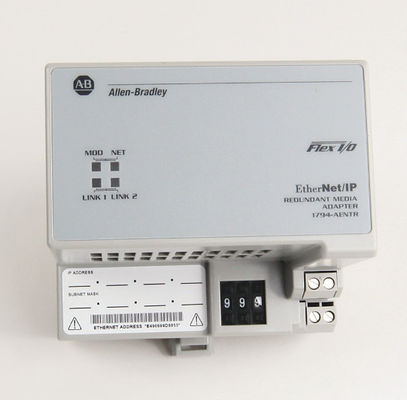

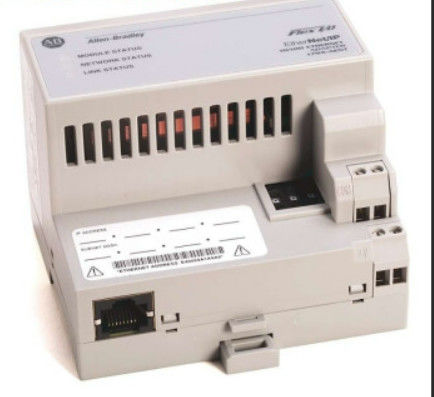

Allen-Bradley 1794-AENTR เป็นตัวปรับสื่อสาร Flex I/O ตัวปรับสื่อสารนี้เป็นอุปกรณ์ติดรถไฟ DIN ซึ่งมี Port การสื่อสาร Ethernet สอง (2)ใช้ในการเชื่อมต่อ Rack Flex I/O กับเซ็นทรัล, เครื่องควบคุมที่เปิดให้ใช้ Ethernet. มันรองรับอัตราการสื่อสาร 10/100 Mbps กับความดันไฟเข้าที่ต้องการ 19.2 - 31.2 VDC. มันรองรับการติดตั้งโมดูล I/O Flex มากถึงแปด (8) ม.

โมดูล 1794-AENTR ของ Allen-Bradley เป็นโมดูลส่วนประกอบของครอบครัวสินค้า Flex I/O โมดูลนี้เป็นตัวปรับสื่อ Ethernet ที่เหลือใช้โดยทั่วไปใช้ในการนําเครือข่าย Ethernet ที่มีให้บริการสูงมาประกอบการ เนื่องจากมันสนับสนุนการนําระบบ Device Level Ring (DLR).

การเชื่อมต่อ Ethernet สามารถทําได้ผ่าน Port RJ45 แบบ Dual ที่รองรับโปรโตคอล Ethernet I/Pท่าทางเหล่านี้รองรับ Linear สําหรับเครือข่ายการสื่อสารที่ง่าย และ Ring topology สําหรับเครือข่ายที่มีความพร้อมสูง. มันรองรับอัตราการสื่อสาร 10/100 Mbps และสามารถเชื่อมต่อได้ถึงแปด (8) โมดูล Flex I / O กับตัวควบคุมที่เชื่อมต่อกับเครือข่าย

1794-AENTR ถูกติดตั้งโดยตรงกับรถไฟ DIN ตรวจสอบจุดการติดตั้งสําหรับการสั่นสะเทือนและการกระแทกที่เกินขีดจํากัด. การสั่นสะเทือนและการกระแทกที่ยอมรับสําหรับโมดูลคือ 5g และ 30g ตามลําดับจําหน่ายพลังงานภายนอกที่มีความวัดไฟฟ้าระดับราคา 24VDC ต้องเชื่อมต่อกับปลายไฟฟ้าของ 1794-AENTR เพื่อให้พลังงานให้กับโมดูลระยะความแรงกดไฟที่ยอมรับคือ 19.2...31.2V DC รวมถึง 5% AC ripple ขนาดสายนําที่แนะนําในการก่อตั้งการเชื่อมต่อกับโมดูลคือ 033...3.31 ตารางมิลลิเมตรหรือ 22...12 AWG สายทองแดงที่มีเส้นขัดด้วยความหนาของความหนาของความหนาของความหนาของความหนา 1.2 มิลลิเมตรหรือ 3/64 นิ้ว

โมดูลนี้มีตัวชี้วัดสถานะที่อาจช่วยผู้ใช้ในการแก้ปัญหาและติดตามโมดูลEthernet Link1 และ Ethernet Link2. โมดูลและสภาพเครือข่าย LED ไฟเขียวเมื่อปกติและสีแดงเมื่อมีปัญหา. ลิงค์ 1 และลิงค์ 2 สถานะ ไฟกระพริบสีเหลืองสําหรับการเชื่อมต่อ 10 Mbps และสีเขียวสําหรับการเชื่อมต่อ 100 Mbps

Allen-Bradley 1794-AENTR เป็นโมดูลเอเดปเตอร์สื่อ EtherNet/IP แบบ Flex I/O dual-port ที่สามารถรับมือได้ถึง 8 โมดูล I/O และมีความเร็วในการสื่อสาร 10 ถึง 100 Mbpsมันมีกระแสไฟฟ้า 18 แอมเปอร์ 2 มิลลิวินาทีมันมีความแรงดันการใส่ชื่อของ 24 โวลต์ DC และช่วงความแรงดันการใส่ของ 19.2 ถึง 31.2 โวลต์ DC ซึ่งรวมถึง 5% AC rippleโมดูลนี้มีปริมาณการใช้พลังงานสูงสุด 500 mA และหนึ่งของ 400 mA ที่ 24 โวลต์ DC และปริมาณการออก Flexbus ที่สูงสุด 640 mA ที่ 5 โวลต์ DC.

โมดูลแอดป์เตอร์อีเทอร์เน็ต เช่น 1794-AENTR เชื่อมต่อคอนโทรเลอร์ที่รองรับ Ethernet / IP เช่น ControlLogix และ CompactLogixมีตัวชี้ระดับที่ทําให้ผู้ใช้สามารถติดตามสถานการณ์ของเครือข่าย (สีแดง/สีเขียว), โมดูล (สีแดง/สีเขียว) และทั้งสองสายเชื่อม (สีเหลือง/สีเขียว) ความดันแยกของโมดูลนี้เป็นต่อเนื่องที่ 50 โวลต์และมันมีประเภทแยกพื้นฐานมันได้รับการทดสอบประเภทจากพลังงานเพื่อ Flexbus และ Ethernet ที่ 1000 โวลต์ AC สําหรับ 60 วินาทีมันมีการสูญเสียพลังงานสูงสุด 7.1 W ที่ 19.2 โวลต์ DC และการสูญเสียความร้อน 24.2 BTU / ชั่วโมงที่ 24 โวลต์ DC

การติดตั้งและถอนโมดูลนี้ไม่ควรทําเมื่อมันเปิดแหล่งพลังงานของโมดุลนี้ควรเป็นความปลอดภัยความดันต่ําสุด (SELV) หรือคุ้มครองความดันต่ําสุด (PELV) เพื่อให้ตรงกับแนวทางความดันต่ํา CE (LVD). การติดตั้งถูกทําด้วย DIN rail ไม่มีการวางแผนเครือข่ายและไม่มีตารางการตั้งทางที่จําเป็นสําหรับโมดูลนี้ โมดูล 1794-AENTR สามารถสื่อสารกับโมดูล FLEX I / O บน DIN rail เดียวหมายเหตุว่าผู้ใช้ต้องตั้งค่าที่อยู่ IP และที่อยู่ทางเลือกของเกตเวย์และหน้ากากซับเน็ต ก่อนที่จะใช้โมดูลนี้. โมดูล 1794-AENTR ทั้งหมดมีขนาด 3.4 x 3.7 x 2.7 นิ้ว. ตัวปรับตัวนี้เหมาะสําหรับความต้องการของแอพลิเคชันบางรายการที่ใช้เครือข่าย Ethernetรวมถึงเมื่อมีความจําเป็นในการส่งข้อมูลเป็นประจํา หรือเพื่อการจัดการโรงงานมีสวิตช์ในตัวสําหรับระดับความพร้อมสูง และสําหรับการตั้งค่าไดรฟ์, การรวบรวมข้อมูล และการควบคุมกระบวนการบนเครือข่ายเดียวความเร็วสูง, ด้วยการเชื่อมต่ออินเตอร์เน็ต / Intranetมันใช้โปรโตคอลควบคุมและข้อมูล (CIP).
