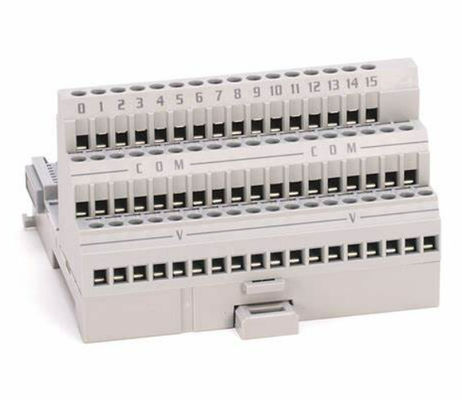

1794-TB3 ALLEN BRADLEY PLC Products ฐานปลายทาง I/O แบบยืดหยุ่น

รายละเอียดสินค้า:
ผู้ผลิต: ALLEN BRADLEY
หมายเลขสินค้า : 1794-TB3
ประเภทสินค้า:อุปกรณ์ฐาน Flex I/O Terminal

1794-TB3 เป็นหน่วยฐานปลายทางที่เป็นส่วนหนึ่งของ Allen-Bradley Flex I/O Platform. ฐานปลายทางนี้มีระดับ 640 mA @ 5VDC และระดับความแรงดัน 120 VAC และสูงสุด 10 แอมเปียร์มันมาพร้อมกับสาม (3) สริปของปลายสกรู clamp.

1794-TB3 เป็นส่วนประกอบ Flex I/O ที่ถูกผลิตโดย Allen-Bradley ส่วนประกอบนี้เป็นหน่วย Terminal Baseใช้เป็นจุดสิ้นสุดของอุปกรณ์สนามและอุปกรณ์ไฟฟ้า. โมดูลนี้ยังใช้ในการจัดเก็บโมดูล I/O Flex โดยเฉพาะอย่างยิ่ง 1794-IA8, 1794-IA8I, 1794-IA16, 1794-OA8, 1794-OA8I, 1794-OA16, 1794-IB8, 1794-IB16XT, 1794-IB10XOB6, 1794-IB10XOB6XT, 1794-IC161794-IG16, 1794-IH16, 1794-IV16, 1794-OB8, 1794-OB8EP, 1794-OB8EPXT, 1794-OB16, 1794-OB16D, 1794-OB16P, 1794-OB16PXT, 1794-OC16, 1794-OG16, 1794-OV16, 1794-OV16P, 1794-OW8 และ 1794-OW8XT1794-TB3 มีสาม (3) สายปลายสายปลายบนประกอบด้วยปลายสิบหก (16) ที่กําหนดไว้สําหรับสายไฟของสัญญาณเข้าและออกปลายกลางและล่างประกอบด้วยปลายสิบแปด (18)เครื่องใช้ในอุปกรณ์ไฟฟ้าที่ใช้ในอุปกรณ์ไฟฟ้าทั่วไป. -V Common ตั้งอยู่ที่เทอร์มินัล B-16 และ B-33; +V (Voltage In) Terminals ตั้งอยู่ที่เทอร์มินัล C-34 และ C-5. สําหรับการเชื่อมต่อกับโมดูล Flex I/O และฐานเทอร์มินัลใกล้เคียงทอร์มิเนลเชือก daisy ตั้งอยู่ที่ C-34 (+) และ B-16 (-) สําหรับการจําหน่ายในและ C-51 (+) และ B-33 (-) สําหรับการจําหน่ายออก. 1794-TB3 มีปลายสกรู clamps เพื่อติดตั้งฐานปลายตั้งฐานปลายในทิศทางมุมเล็กน้อยโฮกฐานปลายทางเหนือด้านบนของ DIN รีลที่จะติดท้ายของฐานปลายทางกับ DIN รีล. โฮกฐานเทอร์มินัลต้องเลื่อนลงใต้ขอบของโมดูลตัวปรับ และเครื่องเชื่อม FlexBus ติดต่อ เลื่อนฐานเทอร์มินัลและกดแน่นกับตัวปรับข้างเคียงเพื่อล็อคฐานเทอร์มินัลกับ DIN Rail, ดันฐานปลายทางจนกว่า 1794-TB3 สอดคล้องและติดต่อกับ DIN รีล

1794-TB3 Flex I/O Terminal Base Unit ของ Allen-Bradley เป็นอุปกรณ์ที่ให้จุดเชื่อมต่อปลายสําหรับสายไฟ I/O และส่งเสริมการสร้าง Backplaneมีการเชื่อมต่อ I/O สูงสุด 16 ที่มี 18 ปลายทั่วไปและ 18 ปลายความดัน. 1794-TB3 ใช้ในแอพลิเคชันที่มีการจัดอันดับไฟฟ้า 125V AC / DC และมันมีความจุปทานปัจจุบันสูงสุดของ 10A กับ 0.21 x 1.สายทองแดง 3 มิลลิเมตร2 (24-16 AWG) ที่มีเส้นขัดสําหรับใช้กับโมดูลการเข้าและการออก. 1794-TB3 มี Flexbus rating 5V DC ที่ 640mA และมันให้บริการกับกระแสไฟฟ้า 2A ไปยัง I / O ทอร์มิเนล. มันยังมี V / COM ทอร์มิเนล rating 125V DC / AC และ 10A ที่ 50-60Hz

1794-TB3 ให้ความดึงดูดความกระชับของ 125V (ต่อเนื่อง) โดยใช้ประเภทประกอบความละเอียดพื้นฐานระหว่างเทอร์มินัลสายไฟฟิลด์กับ FLEXBUS และมีทอร์คสกรูเทอร์มินัล 0.56 x 0.79 Nm (5 x 7lb-in)มันมีรหัสอุณหภูมิ T4A (อเมริกาเหนือ) และรหัสอุณหภูมิ IEC T41794-TB3 มีอุณหภูมิการทํางาน IEC ระดับ -20-70 องศาเซลเซียส (-4-158 องศาF) ณ ความชื้นสัมพัทธ์ที่ไม่ทําให้เกิดความหนาแน่น 5-95% และได้รับการทดสอบและรับรองว่าสามารถทนต่อการกระแทกในการทํางานที่ 30G และการสั่นสะเทือนของ 5G ที่ 10-500Hz. 1794-TB3 ได้รับการรับรอง c-UL-us, UL, CSA และ CE และมีขนาด 94mm x 94mm x 69mm (3.7in x 3.7in x 2.7in)
