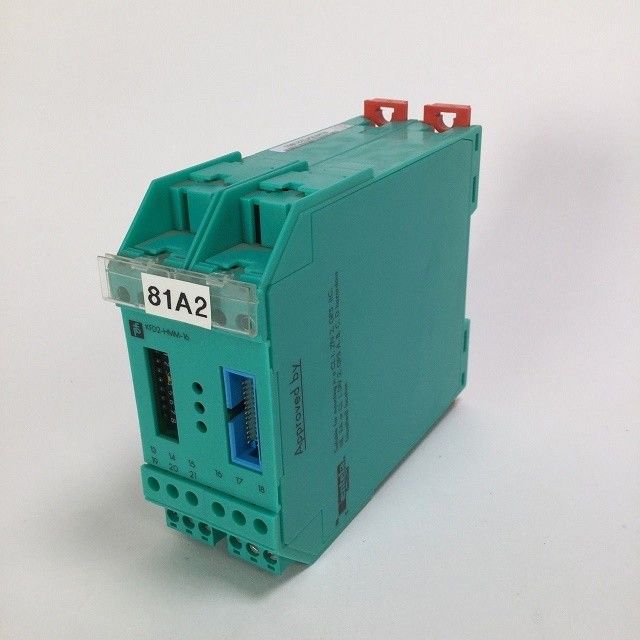

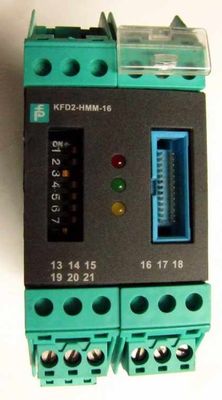

HART Multiplexer Master PEPPERL FUCHS Kfd2 อืมมม 16

รายละเอียดสินค้า:
ผู้ผลิต: Pepperl+Fuchs
หมายเลขสินค้า : KFD2-HMM-16
ประเภทสินค้า: HART Multiplexer Master

ลักษณะ:

• 16 ช่อง
• 24 วอลต์ไฟฟ้าน้ําต่อเนื่อง (Power Rail)
• หน่วยการเข้าของอุปกรณ์สนาม HART (การปรับปรุง 5 ถึง 7)
• สามารถเชื่อมต่อได้ถึง 15 KFD0-HMS-16 หน่วย slave
• สูงสุด SIL 3 ตาม IEC/EN 61508

หน้าที่

HART Multiplexer Master สามารถทํางานได้ถึง 256 เครื่องมือสนามแบบแอนาล็อก หน่วย slave ที่ติดตั้งใน HART master สามารถทํางานได้ถึง 16 เครื่องมือสนามแรกหากต้องการเครื่องมือสนามมากกว่า 16 เครื่องสามารถเชื่อมต่อ HART Multiplexer Slave KFD0-HMS-16 ได้อีก 15 ตัว

หน่วย slave เชื่อมต่อกับ master ด้วยสายแบน 14 ปิน เครื่องเชื่อมต่อสําหรับสายสายริบบอนจะพบได้ในด้านบ้านเดียวกันกับ เครื่องเชื่อมต่อสําหรับอินเตอร์เฟสและปั๊มพลังงาน

สัญญาณแบบแอนาล็อกเชื่อมต่อกับบอร์ดปลายโดยแยกกัน ผ่านเคเบิลเรียบ 26 ปินสําหรับแต่ละหน่วย สัญญาณ HART ของวงจรวัดแบบแอนาล็อกมี 16 สัญญาณส่วนที่เหลือ 10 ตัวถูกส่งไปยังพื้นดิน.

หน่วยนี้ถูกออกแบบด้วยปลายที่ถอดออก และสามารถเชื่อมต่อกับ Power Rail ได้

ข้อมูลเทคนิค

1รายละเอียดสินค้า

HART มัลลิเพล็กเซอร์ มาสเตอร์

2ปริมาตรที่เกี่ยวข้องกับความปลอดภัย

ระดับความสมบูรณ์แบบของความปลอดภัย (SIL): SIL 3

3. การจัดสรร

การเชื่อมต่อ: ทอร์มิเนล 17+, 18-

ความดันเฉพาะ: 20... 32 V DC แบบ 100 mA

การบริโภคพลังงาน สูงสุด 3W

4ช่องสัญญาณ HART (ไม่ปลอดภัยในตัว)

ความเหมาะสม: หน่วยการเข้าของอุปกรณ์สนาม HART (การปรับปรุง 5 ถึง 7)

การเชื่อมต่อ: สายเคเบิลเรียบ 26 ปินสําหรับเชื่อมต่อแบบอนาล็อก

สายแบน 14 ปินสําหรับการเชื่อมต่อ master-slave ระหว่าง KFD2-HMM-16 และ KFD0-HMS-16

กระแสรั่ว: < 3 μA ที่ -20... 85 °C (-4... 185 °F)

การปิดความต้านทาน: มาตรฐานภายนอก 230... 500 Ω (สามารถสูงสุด 1000 Ω)

ความดันออก: ≥ 400 mV_ss(มีความต้านทานปลายที่ระบุไว้ข้างบน)

ความต้านทานการออกเสียง: 100 Ω หรือน้อยกว่า, การเชื่อมต่อแบบจุ

อุปทานการเข้า: ตามรายละเอียด HART

ระยะความดันการเข้า: 0.08... 4 วอลต์_ss; ประเภท ± 5.2 วอลล์เป็นจุดอ้างอิงท้องถิ่น

5. อินเตอร์เฟซ

อัตราการโอนเงิน: 9600, 19200 หรือ 38400 บิต/วินาที (สามารถเลือกด้วยสวิตช์ DIL (2 และ 3) โดยผู้ใช้)

ประเภท RS-485 2 สาย ดอล์ดร็อป

การเลือกที่อยู่: หนึ่งใน 31 ที่อยู่ที่เป็นไปได้ที่เลือกได้ต่อสวิตช์ DIL (4... 8)

6. ตัวชี้ / การตั้งค่า

อุปกรณ์ควบคุม: สวิตช์ DIP

การตั้งค่า: ผ่านสวิทช์ DIP

การติดป้าย พื้นที่สําหรับการติดป้ายด้านหน้า

7ความสอดคล้อง

ระดับการป้องกัน: IEC 60529:2001

8สภาพแวดล้อม

อุณหภูมิบริเวณ: -20... 60 °C (-4... 140 °F)

9รายละเอียดทางกล

ระดับการป้องกัน: IP20

การเชื่อมต่อ: เครื่องปลายสกรู

น้ําหนัก: ประมาณ 250 กรัม

ขนาด: 40 x 107 x 115 มิลลิเมตร (1.6 x 4.2 x 4.5 นิ้ว) (W x H x D), แบบบ้าน C1

ความสูง: 107 มม.

ความกว้าง: 40 มม

ความลึก: 115 มม.

การติดตั้ง: บนรถรางติดตั้ง 35 มม DIN ตาม EN 60715:2001

รูปแบบที่เกี่ยวข้อง

บริษัทแนะนํา:
บริษัทเอเชียเวอร์ส ออโตเมชั่น จํากัด มีประสบการณ์มากกว่า 10 ปีในตลาดออโตเมชั่นอุตสาหกรรม มีความเชี่ยวชาญในการขายซอง, เซนเซอร์, DCS, ป้องกันตัวแยก, HMI, PLC,เครื่องเชื่อมและสายไฟ Profibus จากแบรนด์อย่าง BENTLY NEVADA, Endress+Hauser, YOKOGAWA,MTL,Allen-Bradley, Pepperl+Fuchs,Rosemount, ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, Honeywell, Siemens และอื่นๆ หากคุณมีคําขอใด ๆกรุณาไม่ลังเลที่จะติดต่อเรา.

FAQ ของผู้ประสบความสําเร็จ
Q: สินค้าเป็นหน่วย OEM ของแท้?
A: สินค้าเหล่านี้ได้รับการรับรองจาก บริษัท Achievers Automation Limited ว่าเป็นหน่วย OEM ของแท้ที่ได้รับผ่าน OEM หรือช่องทางของผู้บริหารที่อิสระ
Q: คุณจะจัดการจัดส่งอย่างไร?
ตอบ: เราสามารถจัดการจัดส่งตามคําขอของคุณ เราได้ร่วมมือกับ Forwarder ที่สามารถจัดส่งผ่าน FedEx, DHL, TNT ด้วยราคาที่ดี
Q: การรับประกันสินค้าคืออะไร?
A: รับประกัน 1 ปี
