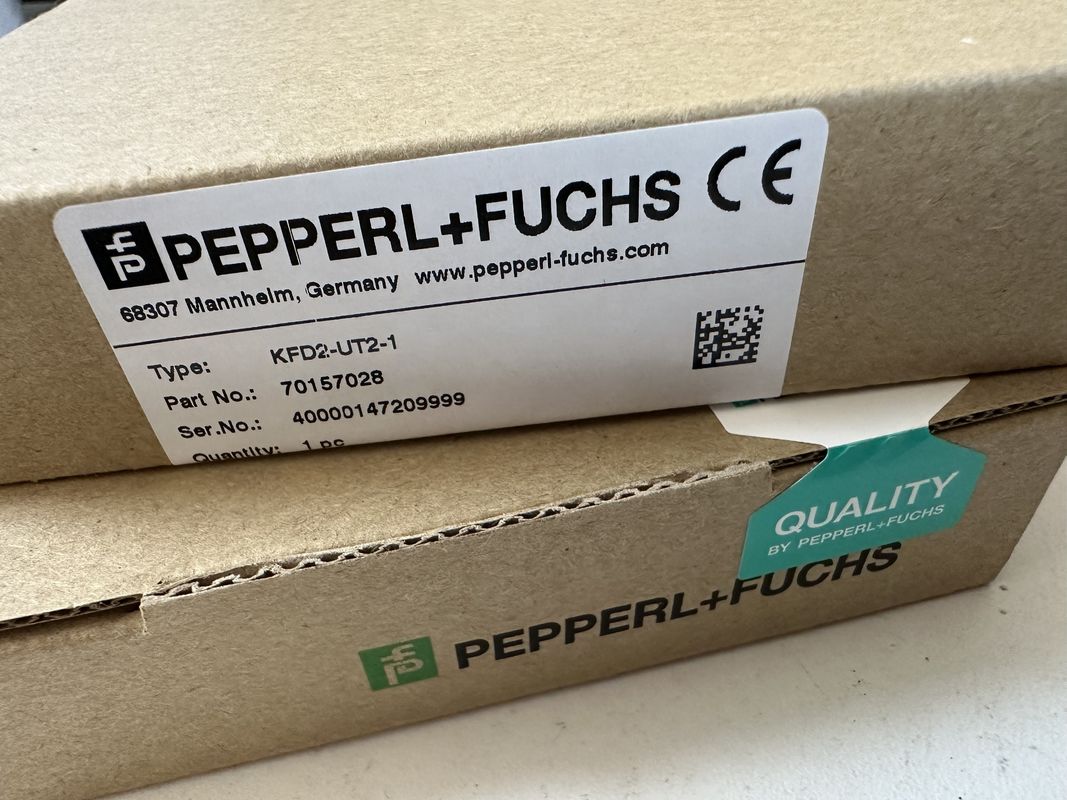

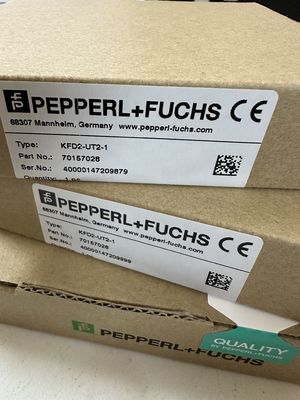

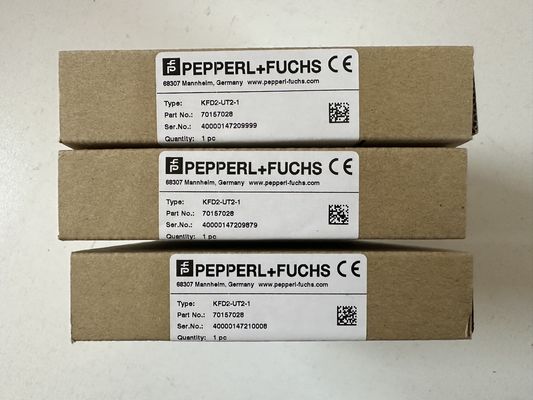

PEPPERL FUCHS KFD2-UT2-1 เครื่องแปลงอุณหภูมิทั่วไป สามารถตั้งค่าโดย PACTware
รายละเอียดสินค้า:
ผู้ผลิต: Pepperl+Fuchs
หมายเลขสินค้า : KFD2-UT2-1
ประเภทสินค้า: เครื่องแปลงอุณหภูมิทั่วไป
หน้าที่
เครื่องปรับสัญญาณนี้ให้ความแยกกันทางกลาวานิก ระหว่างวงจรสนามและวงจรควบคุม
อุปกรณ์แปลงสัญญาณของเทอร์โมเมตรความต้านทาน, เทอร์โมคัพเปอร์, หรือพอนติโอเมตรเป็นกระแสออกที่สัดส่วน
บล็อกปลายที่ถอดออก K-CJC-** มีให้เลือกเป็นอุปกรณ์เสริมสําหรับการชําระค่าชําระหนาวภายในของเทอร์โมคอปเปอร์
ความผิดพลาดถูกแจ้งด้วย LED และการออกข้อความความผิดพลาดรวมที่แยกออกไป
อุปกรณ์สามารถตั้งค่าได้ง่าย โดยใช้โปรแกรมการตั้งค่า PACTware
สําหรับข้อมูลเพิ่มเติม ดูคู่มือและ www.pepperl-fuchs.com
ข้อมูลเทคนิค
| ข้อมูลทั่วไป | ||
| ประเภทสัญญาณ | การเข้าแบบแอนาล็อก | |
| ปริมาตรที่เกี่ยวข้องกับความปลอดภัย | ||
| ระดับความสมบูรณ์แบบของความปลอดภัย (SIL) | SIL 2 | |
| จําหน่าย | ||
| การเชื่อมต่อ | เทอร์มินัล 14+, 15 หรือ โมดูลอาหารพลังงาน/Power Rail | |
| ความดันเฉพาะ | 20... 30 V DC | |
| Ripple | ภายในความอนุญาตในการจําหน่าย | |
| การสูญเสียพลังงาน | ≤ 0.98 W | |
| การบริโภคพลังงาน | สูงสุด 0.98W | |
| อินเตอร์เฟซ | ||
| อินเตอร์เฟซการเขียนโปรแกรม | โปรแกรมซ็อต | |
| หน่วยงาน | ||
| ด้านเชื่อมต่อ | ด้านสนาม | |
| การเชื่อมต่อ | สายด่วน 1, 2, 3, 4 | |
| RTD | ประเภท Pt10, Pt50, Pt100, Pt500, Pt1000 (EN 60751: 1995) | |
| ประเภท Pt10GOST, Pt50GOST, Pt100GOST, Pt500GOST, Pt1000GOST (6651-94) | ||
| ประเภท Cu10, Cu50, Cu100 (P50353-92) | ||
| ประเภท Ni100 (DIN 43760) | ||
| กระแสวัด | ประมาณ 200 μA กับ RTD | |
| ประเภทการวัด | การเชื่อมต่อ 2- 3- 4 สาย | |
| ความต้านทานต่อหมู | สูงสุด 50 Ω ต่อเส้น | |
| การติดตามวงจรการวัด | การแตกของเซ็นเซอร์ การตัดสั้นของเซ็นเซอร์ | |
| เครื่องปรับปรุงความร้อน | ประเภท B, E, J, K, N, R, S, T (IEC 584-1: 1995) | |
| ประเภท L (DIN 43710: 1985) | ||
| ประเภท TXK, TXKH, TXA (P8.585-2001) | ||
| การชําระค่าตอบแทนของหน่วยแยกเย็น | ด้านภายนอกและภายใน | |
| การติดตามวงจรการวัด | การแตกของเซ็นเซอร์ | |
| โปเทนติโอเมตร | 0... 20 kΩ (เชื่อมต่อ 2 สาย) 0.8... 20 kΩ (เชื่อมต่อ 3 สาย) | |
| โวลเตชั่น | เลือกได้ในช่วง -100... 100 mV | |
| ความต้านทานการเข้า | ≥ 1 MΩ (-100... 100 mV) | |
| ผลิต | ||
| ด้านเชื่อมต่อ | ด้านควบคุม | |
| การเชื่อมต่อ | การออก I: ทอร์มิเนล 7: แหล่ง (-), ซิง (+), ทอร์มิเนล 8: แหล่ง (+), ทอร์มิเนล 9: ซิง (((-) | |
| ผลิต | อัตราการออกของกระแสอานาลอก | |
| ระยะเวลาปัจจุบัน | 0... 20 mA หรือ 4... 20 mA | |
| สัญญาณความผิดพลาด | ต่ํา 0 หรือ 2 mA, สูง 21.5 mA (ตาม NAMUR NE43) | |
| แหล่ง | ความจืด 0... 550 Ω | |
| ความดันในวงจรเปิด ≤ 18 V | ||
| ซิงค์ | ความดันผ่านปลาย 5... 30 V. หากกระแสไฟฟ้าถูกให้จากแหล่ง > 16.5 V | |
| ความต้านทานในชุด ≥ (V - 16.5)/0.0215 Ω ต้องการ โดยที่ V คือความกระตุ้นจากแหล่ง | ||
| ค่าสูงสุดของความต้านทานคือ (V - 5) / 0.0215 Ω | ||
| ลักษณะการโอน | ||
| การเบี่ยงเบน | ||
| หลังจากการปรับขนาด | Pt100: ± (0.06 % ของค่าการวัดใน K + 0.1 % ของ span + 0.1 K (4 สายเชื่อมต่อ)) | |
| เทอร์โมคอปเปอร์: ± (0.05 % ของค่าการวัดใน °C + 0.1 % ของ span + 1 K (1.2 K สําหรับชนิด R และ S)) รวมถึง ± 0.8 K ความผิดพลาดของการชําระค่าหนาว (CJC) | ||
| mV: ± (50 μV + 0.1% ของ span) | ||
| พันธมิตร: ± (0.05 % ของขนาดเต็ม + 0.1 % ของความกว้าง (ไม่รวมความผิดพลาดเนื่องจากความต้านทานของ鉛) | ||
| อิทธิพลของอุณหภูมิแวดล้อม | Pt100: ± (0.0015 % ของค่าวัดใน K + 0.006 % ของ span) /K ΔTแอนด์*) | |
| เทอร์โมคอปเปอร์: ± (0.02 K + 0.005 % ของค่าวัดใน °C + 0.006 % ของ span) / K ΔTแอนด์*)), รวมถึงอิทธิพลของการชําระค่าตอบแทนการต่อสานที่เย็น (CJC) | ||
| mV: ± (0,01 % ของค่าวัด + 0,006 % ของ span) /K ΔTแอนด์*) | ||
| พันธมิตร: ± 0.006 % ของ span/K ΔTแอนด์*) | ||
| *)ΔTแอนด์= การเปลี่ยนแปลงอุณหภูมิแวดล้อมที่อ้างอิงถึง 23 °C (296 K) | ||
| อิทธิพลของความแรงดันไฟฟ้า | < 0.01 % ของความยาว | |
| อิทธิพลของภาระ | ≤ 0.001 % ของค่าผลิตต่อ 100 Ω | |
| เวลาปฏิกิริยา | ค่าในกรณีที่เลวร้ายที่สุด (เปิดการตรวจสอบการแตกของเซ็นเซอร์และ/หรือการตรวจสอบวงจรสั้นของเซ็นเซอร์) | |
| mV: 1 s, เทอร์โมคอปเปอร์ที่มี CJC: 1.1 s, เทอร์โมคอปเปอร์ที่มีอุณหภูมิมาตรฐานคงที่: 1.1 s, RTD 3 หรือ 4 สาย: 920 ms, RTD 2 สาย: 800 ms, โพเทนติโอเมตร: 2.05 s | ||
| การแยกแยกจากไฟฟ้า | ||
| วงจรเข้า/วงจรอื่น ๆ | ประปาพื้นฐานตาม IEC 61010-1 ความแรงดันประปา 300 Vเอฟเอฟ | |
| Output/supply, input การเขียนโปรแกรม | การกันหนาวทางการทํางาน ความดันการกันหนาวระดับ 50 V AC | |
| ไม่มีการแยกทางไฟฟ้าระหว่างข้อมูลการเขียนโปรแกรมและไฟฟ้า | ||
| สายโปรแกรมให้การแยก galvanic เพื่อหลีกเลี่ยงวงจรพื้นดิน | ||
| ตัวชี้วัด/การตั้งค่า | ||
| องค์ประกอบการแสดง | ไฟ LED | |
| การตั้งค่า | ผ่าน PACTware | |
| การติดป้าย | พื้นที่สําหรับการติดป้ายด้านหน้า | |
| การสอดคล้องตามกฎหมาย | ||
| ความเหมาะสมทางแม่เหล็กไฟฟ้า | ||
| กฎหมาย 2014/30/EU | EN 61326-1:2013 (สถานที่อุตสาหกรรม) | |
| ความสอดคล้อง | ||
| ความเหมาะสมทางแม่เหล็กไฟฟ้า | NE 21:2006 | |
| ระดับการคุ้มครอง | IEC 60529:2001 | |
| สภาพแวดล้อม | ||
| อุณหภูมิบริเวณ | -20... 60 °C (-4... 140 °F) | |
| รายละเอียดทางกล | ||
| ระดับการคุ้มครอง | IP20 | |
| การเชื่อมต่อ | เครื่องปลายสกรู | |
| มัสซ่า | ประมาณ 130 กรัม | |
| ขนาด | 20 x 119 x 115 มิลลิเมตร (0.8 x 4.7 x 4.5 นิ้ว) (W x H x D) แบบบ้าน B2 | |
| ความสูง | 119 มม. | |
| ความกว้าง | 20 มม. | |
| ความลึก | 115 มม. | |
| การติดตั้ง | บนรถรางติดตั้ง 35 มม DIN ตาม EN 60715:2001 | |
| ข้อมูลทั่วไป | ||
| ข้อมูลเพิ่มเติม | ติดตามหนังสือรับรอง ประกาศความสอดคล้อง คู่มือการใช้งาน และคู่มือการใช้งานตามที่เหมาะสม สําหรับข้อมูลดู www.pepperl-fuchs.com | |
