รายละเอียดสินค้า:
การชำระเงิน:
|
| ผู้ผลิต: | Pepperl+Fuchs | เลขสินค้า: | KFD2-STC5-Ex1.H |
|---|---|---|---|
| ประเภทสัญญาณ: | อินพุตแบบอะนาล็อก | ระดับความซื่อสัตย์ด้านความปลอดภัย (SIL): | SIL 2 |
| ความดันเฉพาะ: | 18 ... 30 โวลต์ดีซี | สัญญาณเข้า: | 4 ... 20 มิลลิแอมป์ |
| ภาระ: | 0 ... 800 โอห์ม | องค์ประกอบการแสดงผล: | LED |
| เน้น: | KFD2-STC5-Ex1.H,สมาร์ททรานสมิตเตอร์พาวเวอร์ซัพพลาย,PEPPERL FUCHS SMART เครื่องส่งไฟฟ้า |
||

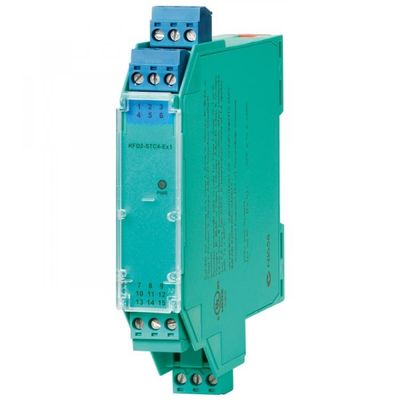

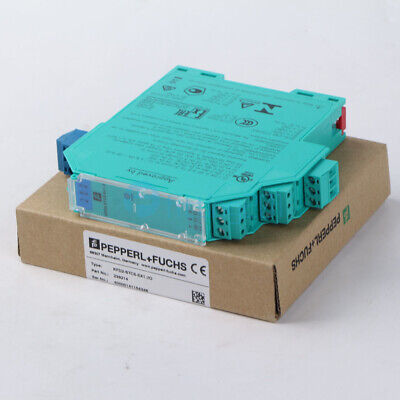

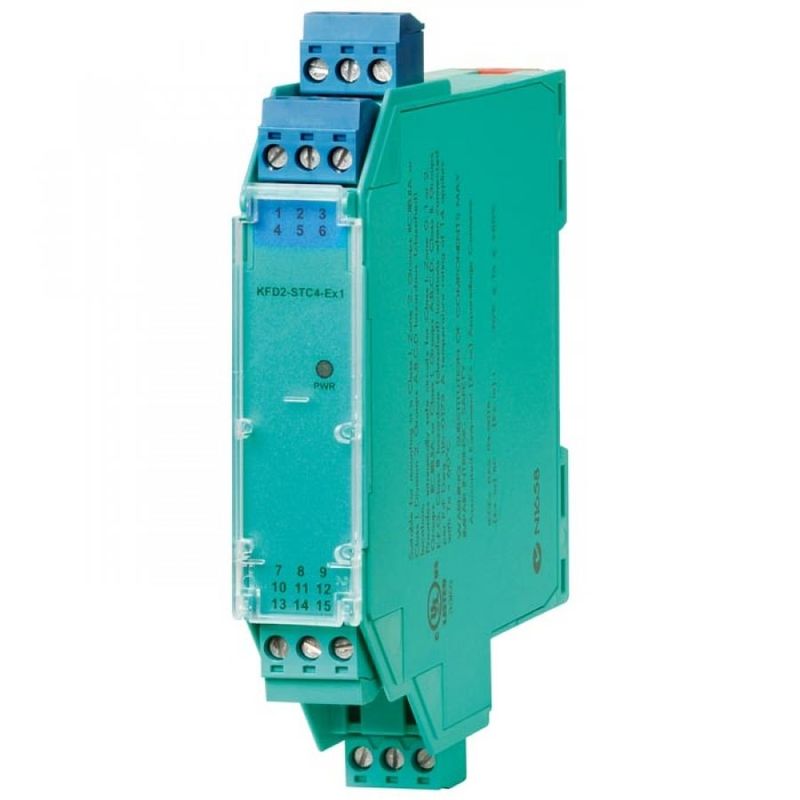

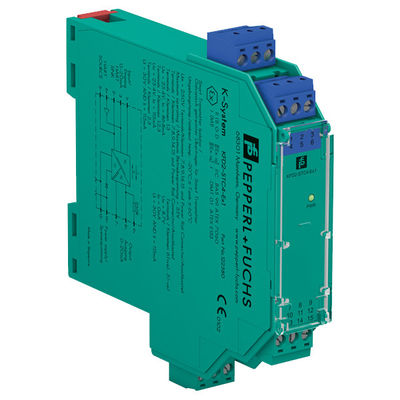

PEPPERL FUCHS SMART เครื่องส่งไฟฟ้า KFD2-STC5-Ex1.H
| ข้อมูลทั่วไป | ||
|---|---|---|
| ประเภทสัญญาณ | การเข้าแบบแอนาล็อก | |
| ปริมาตรที่เกี่ยวข้องกับความปลอดภัย | ||
| ระดับความสมบูรณ์แบบของความปลอดภัย (SIL) | SIL 2 | |
| ความสามารถระบบ (SC) | SC 3 | |
| จําหน่าย | ||
| การเชื่อมต่อ | Power Rail หรือเทอร์มินัล 14+, 15- | |
| ความดันเฉพาะ | 18... 30 วอลต์ DC | |
| Ripple | ภายในความอนุญาตในการจําหน่าย | |
| การสูญเสียพลังงาน | ≤ 1 W ในความจุสูงสุด | |
| การบริโภคพลังงาน | ≤ 1.6 W ในความจุสูงสุด | |
| หน่วยงาน | ||
| ด้านเชื่อมต่อ | ด้านสนาม | |
| การเชื่อมต่อ | สายปลาย 1+, 2-, 3 | |
| สัญญาณเข้า | 4... 20 mA | |
| ความดันในวงจรเปิด/กระแสวงจรสั้น | ปลาย 1+, 3: 24 V / 25 mA | |
| ความต้านทานการเข้า | ขนาดสูงสุด 265 Ω ทอร์มิเนล 2-, 3, ขนาดสูงสุด 330 Ω ทอร์มิเนล 1+, 3 | |
| ความกระชับกําลังที่มีอยู่ | ≥ 17 V ที่ 20 mA ; ≥ 21 V ที่ 4 mA, ปลาย 1+, 3 | |
| ผลิต | ||
| ด้านเชื่อมต่อ | ด้านควบคุม | |
| การเชื่อมต่อ | สายปลาย 7+, 8-, 9- (ซิงค์) สายด่วน 7-, 8+, 9+ (แหล่ง) ดูข้อมูลเพิ่มเติม |
|
| ภาระ | 0... 800 Ω | |
| สัญญาณออก | 4... 20 mA (การอุดหนุน > 25 mA) | |
| Ripple | สูงสุด 50 μArms | |
| จําหน่ายภายนอก (วงจร) | 2... 30 วอลต์ DC หากความดันภายนอก > 19 V จําเป็นต้องใช้ภาระ ≥ ((V - 19) / 0.02) Ω ความต้านทานภายใน 250 Ω ที่เทอร์มินัล 9 สามารถใช้เป็นภาระได้ |
|
| ลักษณะการโอน | ||
| การเบี่ยงเบน | ที่ 20 °C (68 °F), 4... 20 mA ≤ 10 μA รวมถึงการปรับระดับ, ความเป็นเส้นตรง, ความยืดหยุ่น, ความอ้วนและความสับสนของแรงกระหน่ําอาหาร |
|
| อิทธิพลของอุณหภูมิแวดล้อม | ≤ 0.25 μA/K | |
| ระยะความถี่ | ด้านสนามเข้าด้านควบคุม: ความกว้างแบนด์ 0.5 Vppสัญญาณ 0... 7.5 kHz (-3 dB) ด้านควบคุมเข้าด้านสนาม: ความกว้างแบนด์ 0.5 Vppสัญญาณ 0.3... 7.5 kHz (-3 dB) |
|
| ระยะเวลาการชําระเงิน | 200 μs | |
| เวลาขึ้น/ตก | 100 μs | |
| การแยกแยกจากไฟฟ้า | ||
| การออกกําลัง / การจําหน่ายพลังงาน | การกันหนาวทางการทํางาน ความดันการกันหนาวระดับ 50 V AC | |
| ตัวชี้วัด/การตั้งค่า | ||
| องค์ประกอบการแสดง | LED | |
| การติดป้าย | พื้นที่สําหรับการติดป้ายด้านหน้า | |
| การสอดคล้องตามกฎหมาย | ||
| ความเหมาะสมทางแม่เหล็กไฟฟ้า | ||
| กฎหมาย 2014/30/EU | EN 61326-1:2013 (สถานที่อุตสาหกรรม) | |
| ความสอดคล้อง | ||
| ความเหมาะสมทางแม่เหล็กไฟฟ้า | NE 21:2012 EN 61326-3-2:2008 |
|
| ระดับการคุ้มครอง | IEC 60529:2001 | |
| การป้องกันการกระแทกไฟฟ้า | UL 61010-1:2012 | |
| สภาพแวดล้อม | ||
| อุณหภูมิบริเวณ | -20... 60 °C (-4... 140 °F) ระยะอุณหภูมิแวดล้อมที่ขยายไปถึง 70 °C (158 °F) ดูคู่มือสําหรับเงื่อนไขการติดตั้งที่จําเป็น |
|
| รายละเอียดทางกล | ||
| ระดับการคุ้มครอง | IP20 | |
| การเชื่อมต่อ | เครื่องปลายสกรู | |
| มัสซ่า | ประมาณ 200 g | |
| ขนาด | 20 x 124 x 115 มิลลิเมตร (0.8 x 4.9 x 4.5 นิ้ว) (W x H x D) ประเภทบ้าน B2 | |
| ความสูง | ขนาด 124 mm | |
| ความกว้าง | 20 มม. | |
| ความลึก | 115 มม. | |
| การติดตั้ง | บนรถรางติดตั้ง 35 มม DIN ตาม EN 60715:2001 | |
| ข้อมูลสําหรับการนําไปใช้ในพื้นที่อันตราย | ||
| ใบรับรองการตรวจแบบ EU | CML 17 ATEX 2029X | |
| การตรา |  II (1) G [Ex ia Ga] IICII (1) D [Ex ia Da] IIICI (M1) [Ex ia Ma] |
|
| หน่วยงาน | [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I | |
| จําหน่าย | ||
| ความดันความปลอดภัยสูงสุด | 250 วอล (ระวัง วอลเตจระดับอาจต่ํากว่า) | |
| อุปกรณ์ | สายปลาย 1+, 3- | |
| โวลเตชั่น | 27.2 V | |
| ปัจจุบัน | 93 mA | |
| พลัง | 633 mW | |
| ความจุภายใน | 5 nF | |
| อุปสรรคภายใน | 0 mH | |
| อุปกรณ์ | สายท้าย 2-, 3 | |
| โวลเตชั่น | 30 วอล | |
| ปัจจุบัน | 115 mA | |
| พลัง | 1W | |
| โวลเตชั่น | 2 V | |
| ปัจจุบัน | 8.5 mA | |
| พลัง | 1.1 mW | |
| อุปกรณ์ | สายปลาย 1+, 2 / 3- | |
| โวลเตชั่น | 27.2 V | |
| ปัจจุบัน | 115 mA | |
| พลัง | 782 mW | |
| ความจุภายใน | 5 nF | |
| อุปสรรคภายใน | 0 mH | |
| ผลิต | ||
| ความดันความปลอดภัยสูงสุด | 250 วอล (ระวัง วอลเตจระดับอาจต่ํากว่า) | |
| ใบรับรอง | CML 17 ATEX 3028X | |
| การตรา | II 3G Ex ec IIC T4 กรุงเทพ |
|
| การแยกแยกจากไฟฟ้า | ||
| การเข้า/การออก | การแยกไฟฟ้าที่ปลอดภัยตาม IEC/EN 60079-11:2007, ความดันสูงสุด 375 V | |
| การเข้า / การให้พลังงาน | การแยกไฟฟ้าที่ปลอดภัยตาม IEC/EN 60079-11:2007, ความดันสูงสุด 375 V | |
| การสอดคล้องตามกฎหมาย | ||
| กฎหมาย 2014/34/EU | EN IEC 60079-0:2018, EN 60079-7:2015+A1:2018, EN 60079-11:2012 | |
| การรับรองระดับนานาชาติ | ||
| การรับรอง UL | E106378 | |
| ภาพวาดการควบคุม | 116-0439 (cULus) | |
| การรับรอง IECEx | ||
| ใบรับรอง IECEx | IECEx CML 17.0015X | |
| การตรา IECEx | [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I EX IIC T4 Gc การประกอบการ |
|
