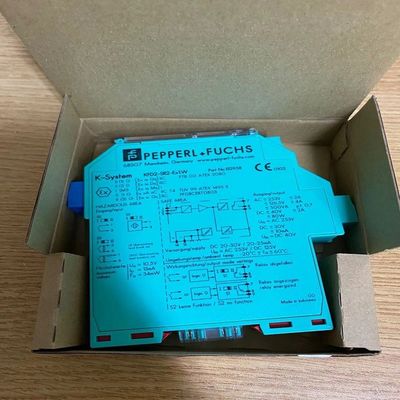

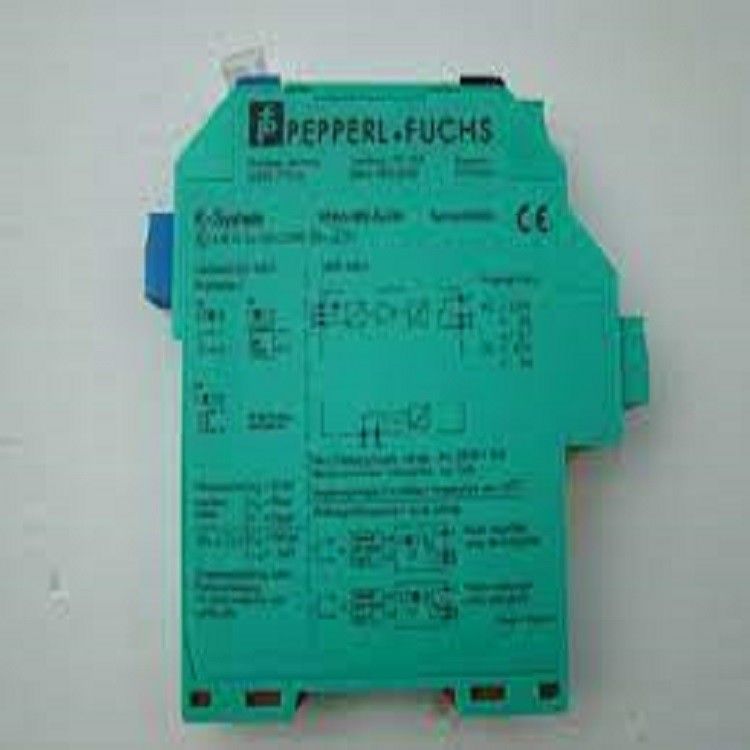

KFD2-SR2-EX1.W PEPPERL FUCHS ปกป้องที่แยกกัน

รายละเอียดสินค้า:
ผู้ผลิต: Pepperl+Fuchs
หมายเลขสินค้า : KFD2-SR2-EX1.W
ประเภทของสินค้า: โทรฟอร์ม

ลักษณะ:

• ป้องกัน 1 ช่อง
• 24 วอลต์ไฟฟ้าน้ําต่อเนื่อง (Power Rail)
• การติดต่อแห้งหรือ NAMUR input
• การออกสัมผัสเรเล่
• การตรวจสอบความผิดพลาดสาย (LFD)
• รูปแบบการทํางานที่กลับคืนได้
• สูงสุดถึง SIL 2 (SC 3) ตาม IEC/EN 61508

หน้าที่

ป้องกันที่โดดเดี่ยวนี้ถูกใช้สําหรับการใช้งานความปลอดภัยภายใน

อุปกรณ์จะส่งสัญญาณดิจิตอลจากเซ็นเซอร์ NAMUR หรือสัมผัสแห้งจากพื้นที่อันตรายไปยังพื้นที่ที่ไม่อันตราย

เซนเซอร์ใกล้ชิดหรือการติดต่อทางกลควบคุมภาระด้านควบคุมสําหรับผลิตการติดต่อเรเล่ ผลิตของอุปกรณ์เปลี่ยนสภาพเมื่อสัญญาณเข้าเปลี่ยนสภาพ

ผ่านสวิทช์ โหมดการทํางานสามารถพลิกกลับและการตรวจสอบความผิดพลาดสายสามารถปิด

ระหว่างสถานการณ์ความผิดพลาด รีเล่จะกลับมาอยู่ในสภาพที่ขาดพลังงาน และไฟ LED จะแสดงความผิดพลาดตาม NAMUR NE 44

หากอุปกรณ์ทํางานผ่าน Power Rail นอกจากนี้ยังมีข้อความความผิดพลาดรวม

ข้อมูลเทคนิค

1หลักการทั่วไป

ประเภทสัญญาณ การเข้าแบบดิจิตอล

2ปริมาตรที่เกี่ยวข้องกับความปลอดภัย

ระดับความสมบูรณ์แบบของความปลอดภัย (SIL): SIL 2

ความสามารถระบบ (SC): SC 3

3. การจัดสรร

การเชื่อมต่อ: Power Rail หรือเทอร์มินัล 14+, 15-

ความดันเฉพาะ: 19... 30 วอลต์ DC

ลื่น: ≤ 10 %

ระบบไฟฟ้าระดับ: ≤ 35 mA

การสูญเสียพลังงาน: ≤ 0.7W

การบริโภคพลังงาน ≤ 0.7W

4. การเข้า

ด้านเชื่อมต่อ: ด้านสนาม

การเชื่อมต่อ: ป้าย 1+, 2+, 3-

ค่าตั้ง: ตาม EN 60947-5-6 (NAMUR)

ความดันในวงจรเปิด/กระแสวงจรสั้น: ประมาณ 8 V DC / ประมาณ 8 mA

จุดสลับ/สลับไฮสเตเรซิส: 1.2... 2.1 mA / ประมาณ 0.2 mA

การตรวจสอบความผิดพลาดสาย: การแตก I ≤ 0.1 mA การตัดสั้น I > 6 mA

อัตราการต่อต้านการเต้น: ขั้นต่ํา 20 ms / นาที 20 ms

5. ผลิต

ด้านเชื่อมต่อ: ด้านควบคุม

การเชื่อมต่อ: สายด่วน 7, 8, 9

ผลิต: ; รีเล่ย์สัญญาณ

การติดต่อการบรรทุก: 250 วอลต์ AC/2 A/cos φ > 075; 126.5 วอลต์ AC/4 A/cos φ > 075; 40 วอลต์ DC/2 A ความตึงกัน

กระแสสลับขั้นต่ํา: 2 mA / 24 V DC

ความช้าที่ใช้พลังงาน/หยุดใช้พลังงาน: ประมาณ 20 ms / ประมาณ 20 ms

อายุการใช้งาน: 10⁷วงจรเปลี่ยน

ข้อความความผิดพลาดรวม: สายไฟฟ้า

6คุณลักษณะการโอน

ความถี่การสลับ: < 10 Hz

7. การแยกกันทางไฟฟ้า

การเข้า/การออก: ปรับความหนาแน่นตาม IEC/EN 61010-1 ความดันปรับความหนาแน่น 300 V_{เอฟเอฟ}

การเข้า/การให้พลังงาน: ปรับความหนาแน่นตาม IEC/EN 61010-1 ความดันปรับความหนาแน่น 300_เวฟ

การออกกําลัง / การให้พลังงาน: ปรับความหนาแน่นตาม IEC/EN 61010-1 ความดันปรับความหนาแน่น 300 V_{เอฟเอฟ}

8. ตัวชี้ / การตั้งค่า

อุปกรณ์การแสดง: ไฟ LED

อุปกรณ์ควบคุม: สวิตช์ DIP

การตั้งค่า: ผ่านสวิทช์ DIP

การติดป้าย พื้นที่สําหรับการติดป้ายด้านหน้า

9ความสอดคล้อง

ความเหมาะสมทางแม่เหล็กไฟฟ้า: NE 21:2017, EN 61326-3-1:2017, EN IEC 61326-3-2:2018

ระดับการป้องกัน: IEC 60529:1989+A1:1999+A2:2013

ความปลอดภัยทางการทํางาน: IEC/EN 61508:2010

การเข้า: EN 60947-5-6:2000

10สภาพแวดล้อม

อุณหภูมิบริเวณ: -40... 70 °C (-40... 158 °F)

11รายละเอียดทางกล

ระดับการป้องกัน: IP20

การเชื่อมต่อ: เครื่องปลายสกรู

น้ําหนัก: ประมาณ 150 กรัม

ขนาด: 20 x 119 x 115 มิลลิเมตร (0.8 x 4.7 x 4.5 นิ้ว) (W x H x D) แบบบ้าน B2

ความสูง: 119 มม.

ความกว้าง: 20 มม.

ความลึก: 115 มม.

การติดตั้ง: บนรถรางติดตั้ง 35 มม DIN ตาม EN 60715:2001
