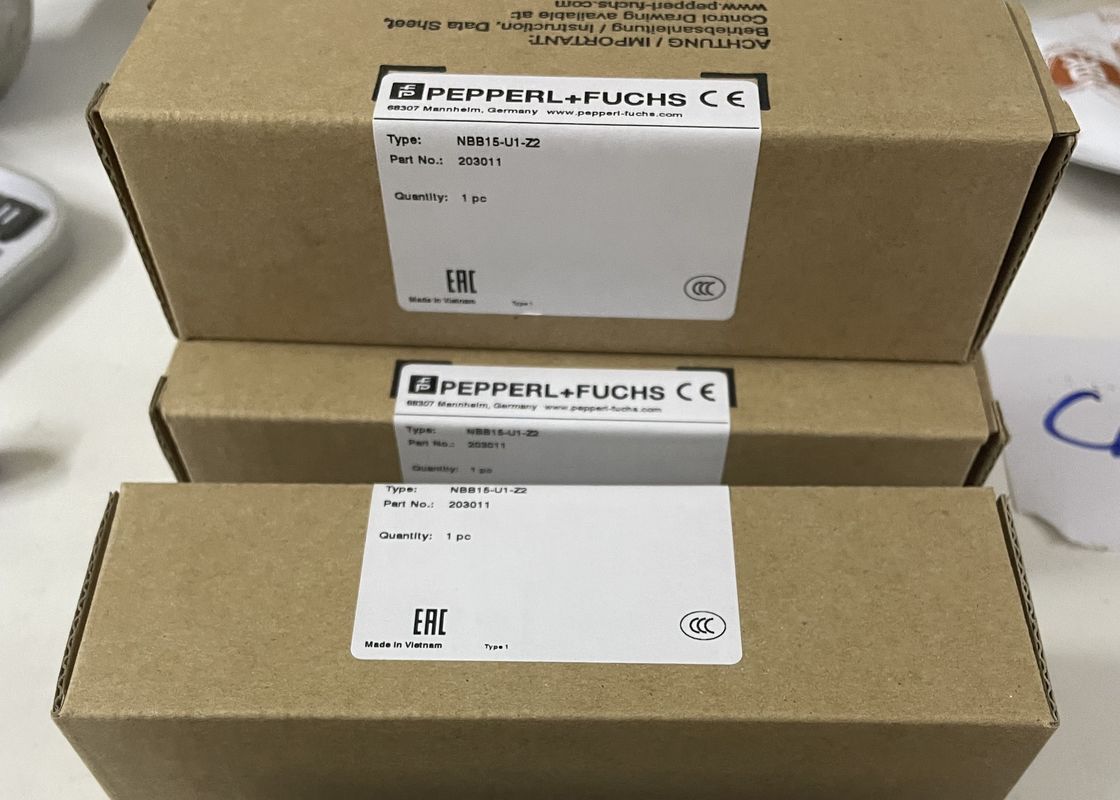

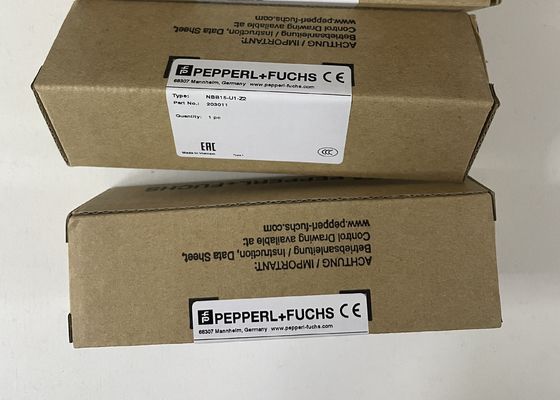

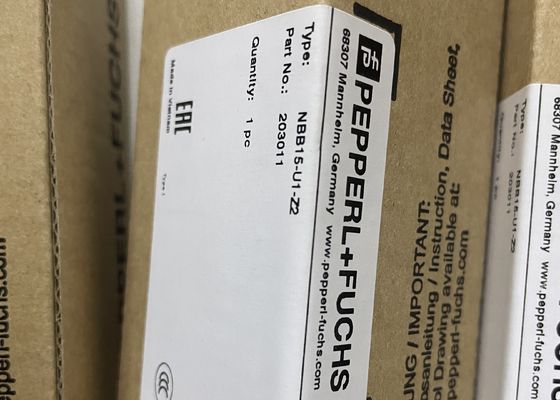

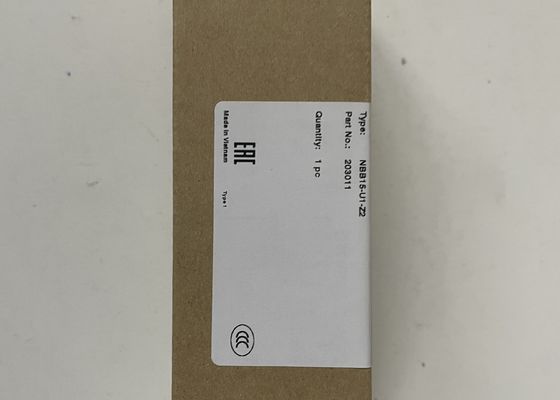

PEPPERL FUCHS เครื่องตรวจจับอัมพาต NBB15-U1-Z2

รายละเอียดจากใบข้อมูล: ข้อมูลเทคนิคของ NBB15-U1-Z2

รายละเอียดสินค้า

ผู้ผลิต: Pepperl+Fuchs

NBB15-U1-Z2

เครื่องตรวจจับอินดูคทีฟ NBB15-U1-Z2

หัวเซ็นเซอร์สองทิศและหมุน

15 มิลลิเมตรลัช

2 ไดเดทแสดงให้เห็น 360 °

ปฏิบัติการสลับ: เปิด/ปิดปกติ (NO/NC)

ประเภทการออก: สายสองสาย

ระยะทางการทํางานระดับ: 15 mm

การติดตั้ง: ชลช์

ความขั้วออก: DC

ระยะทางการทํางานที่มั่นใจ: 0... 12.15 มม.

ระยะทางการทํางานจริง: 13.5... 16.5 มิลลิเมตร

ตัวประกอบการลด rAl: 0.3

ตัวประกอบการลด rCu: 0.3

ตัวประกอบการลด r304: 0.7

อัตราการจัดอันดับ

โลเตจการทํางาน: 5... 60 V

ความถี่การสลับ: 0... 400 Hz

ไฮสเตเรซิส: ประมาณ 5%

การป้องกันขั้วขั้วกลับ: ทนขั้วขั้วกลับ

การป้องกันการตัดสั้น: ใช่

การลดความจุ: ≤ 5 V

การลดความแรงดันที่ IL

ความดันลด IL = 100 mA, เคล็ดลับการเปิด: ... 5 วอล

กระแสการทํางาน: 2... 200 mA

กระแสไฟฟ้านอกสถานะ: 0... 0.5 mA

ตัวชี้ระดับการสลับ: 2 LED สีเหลือง

ปริมาตรที่เกี่ยวข้องกับความปลอดภัย

MTTFd: 1133 a

ระยะเวลาการปฏิบัติงาน (TM): 20 a

การครอบคลุมทางการวินิจฉัย (DC): 0 %

การรับรองและการรับรอง

ความสอดคล้อง EAC: TR CU 020/2011

การอนุมัติ UL: cULus รายการ, สาธารณะ

การอนุมัติ CSA: cCSAus ลงประกาศ, สาธารณะ

การอนุมัติ CCC: รับรองโดย China Obligatory Certification (CCC)

สภาพแวดล้อม

อุณหภูมิภายใน: -25... 85 °C (-13... 185 °F)

รายละเอียดทางกล

ประเภทการเชื่อมต่อ: ปลายสกรู

ข้อมูลสําหรับการเชื่อมต่อ: สามารถติดตั้งได้สูงสุด 2 ตัวนําที่มีเส้นตัดตัดแกนเดียวกันบนการเชื่อมต่อปลายเดียว!
ทอร์คการกระชับ 1.2 Nm + 10 %

ผ่าตัดแกน: สูงสุด 2.5 mm2

ขั้นต่ําของส่วนข้ามของแกน: โดยไม่มีสายปลาย ferrule 0.5 mm2, กับสายเชื่อม 0.34 mm2

ผ่าตัดแกนสูงสุด: โดยไม่ใช้นิ้วปลายสายไฟ 2.5 mm2, กับชุดเชื่อม 1.5 mm2

วัสดุเรือน: PA / โลหะที่มีผิวเคลือบ epoxy powder

สัมผัสหน้า: PA

ระดับการป้องกัน: IP68 / IP69K

น้ําหนัก: 225 กรัม

หมายเหตุ: ทอร์มต์การดึง: 1.8 Nm (บ้าน)

น้ําหนักการส่ง: 1.5 กิโลกรัม
